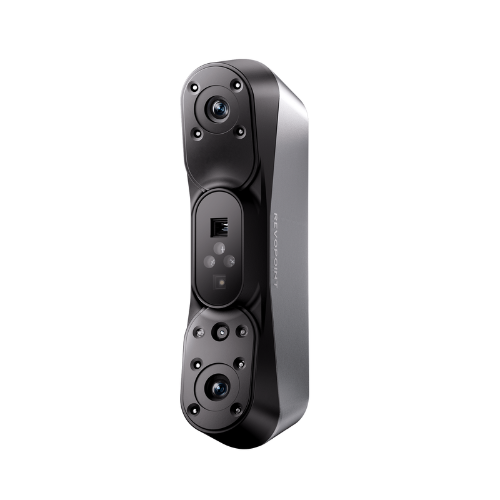

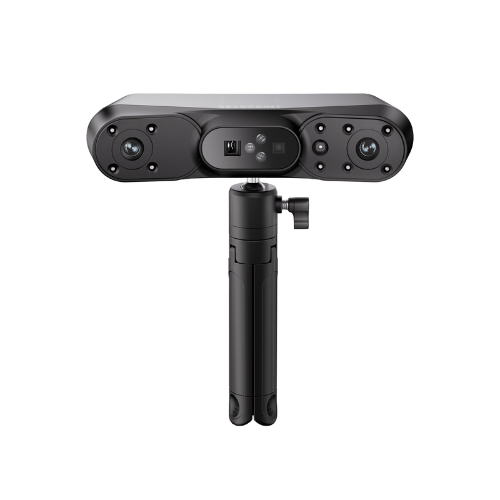

Revopoint POP 4 – veelzijdige 3D-scanner met blauwe lasertechnologie
De Revopoint POP 4 combineert blauwe lasertechnologie, infrarood gestructureerd licht en VCSEL-technologie in één compacte 3D-scanner. Met vijf verschillende scanmodi is de POP 4 geschikt voor het digitaliseren van uiteenlopende objecten, van kleine mechanische onderdelen tot grotere objecten en organische vormen.
De 30 gekruiste blauwe laserlijnen maken het mogelijk om ook veel donkere, zwarte en reflecterende oppervlakken nauwkeurig vast te leggen, vaak zonder het gebruik van scanspray. Dankzij de geïntegreerde AI-beeldverwerking worden ongewenste achtergronden en andere storende elementen automatisch uit de scan verwijderd.

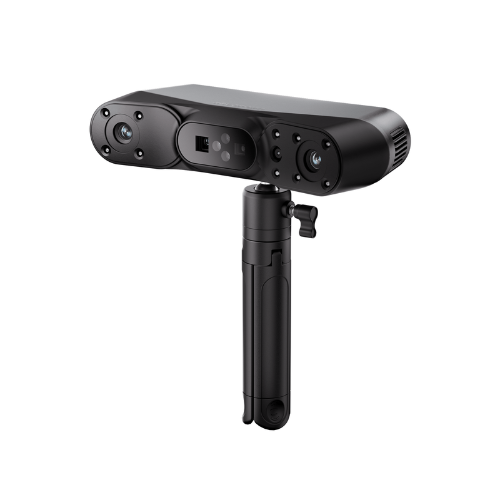

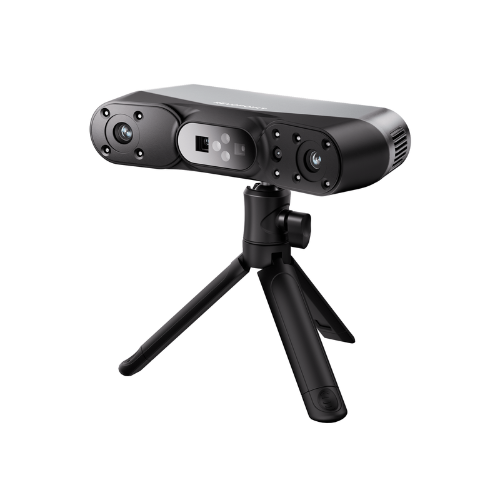

Met een gewicht van slechts 286 gram is de POP 4 eenvoudig met de hand te bedienen. Voor het scannen van kleinere objecten kan de scanner ook op het meegeleverde statief worden geplaatst, in combinatie met de mini-draaitafel.
Vijf scanmodi voor uiteenlopende toepassingen
De Revopoint POP 4 beschikt over vijf scanmodi. Hierdoor kunt u voor ieder object de meest geschikte scantechnologie kiezen.
30-Cross Blue Laser Lines – nauwkeurig scannen van technische onderdelen
Met 30 gekruiste blauwe laserlijnen legt de POP 4 complexe geometrieën vast met een volumetrische nauwkeurigheid van 0,03 mm + 0,05 mm × L (m), waarbij L de meetlengte in meters is.
Deze scanmodus is bijzonder geschikt voor reverse engineering, mechanische onderdelen en objecten waarbij maatnauwkeurigheid belangrijk is. Ook veel donkere en reflecterende oppervlakken kunnen zonder scanspray worden vastgelegd.
Met een scansnelheid tot 105 frames per seconde en 2 miljoen punten per seconde kunnen gedetailleerde 3D-scans efficiënt worden opgebouwd.
Single-Line Deep Hole – voor moeilijk bereikbare geometrieën
De Single-Line Deep Hole-modus gebruikt één blauwe laserlijn om moeilijk bereikbare delen van een object vast te leggen.
Deze functie is vooral interessant bij het scannen van diepe gaten, smalle sleuven, uitsparingen en andere geometrieën die met meerdere laserlijnen moeilijk zichtbaar zijn.
Full-Field HD – gedetailleerd scannen zonder markers
De Full-Field HD-modus maakt gebruik van infrarood gestructureerd licht om objecten snel en gedetailleerd te digitaliseren.
Deze scanmodus is onder andere geschikt voor gezichten, lichaamsdelen, sculpturen en objecten met een herkenbare oppervlaktestructuur. In veel gevallen zijn reflecterende markers niet nodig.
VCSEL Rapid – snel scannen van grotere objecten
De VCSEL Rapid-modus is ontwikkeld voor het efficiënt vastleggen van grotere objecten. Met een werkafstand van 300 tot 800 mm en een scansnelheid tot 30 frames per seconde biedt deze modus veel bewegingsvrijheid.
Dankzij de VCSEL-technologie kan ook bij sterke omgevingsverlichting worden gescand, tot maximaal 100.000 lux.
Hybrid HD – snelheid en detail gecombineerd
De Hybrid HD-modus combineert Full-Field HD en VCSEL-technologie. Hierdoor ontstaat een goede balans tussen detailweergave, scansnelheid en stabiele tracking.
Deze modus is geschikt voor uiteenlopende objecten waarbij zowel een efficiënte werkwijze als een gedetailleerd scanresultaat gewenst is.
AI-ondersteund 3D-scannen met minder nabewerking
De Revopoint POP 4 beschikt over intelligente beeldverwerking die het scanproces vereenvoudigt.
Met Zero-Noise Capture worden ongewenste elementen, zoals de achtergrond of het werkblad, tijdens het scannen automatisch weggefilterd.
De AI-software kan bovendien vingers herkennen en uit de scan verwijderen. Hierdoor kunt u kleinere objecten tijdens het scannen in de hand houden en draaien, zonder dat uw vingers onderdeel worden van het uiteindelijke 3D-model.
Deze functies verminderen de hoeveelheid handmatige nabewerking en maken het digitaliseren van objecten eenvoudiger.
Reverse engineering, productontwikkeling en 3D-printen
De Revopoint POP 4 is geschikt voor verschillende toepassingen waarbij fysieke objecten digitaal moeten worden vastgelegd.
Reverse engineering
Digitaliseer bestaande mechanische onderdelen en gebruik de verkregen 3D-geometrie als uitgangspunt voor het reconstrueren van CAD-modellen. Dit is bijvoorbeeld interessant voor onderdelen waarvan geen originele technische tekeningen meer beschikbaar zijn.
3D-printen
Maak digitale 3D-modellen van bestaande objecten en exporteer deze naar onder andere STL of OBJ. Na eventuele nabewerking kunnen de modellen worden gebruikt voor 3D-printen.
Productontwikkeling
Gebruik 3D-scans als referentie bij het ontwerpen, aanpassen of verbeteren van producten. Hierdoor kunnen bestaande vormen en geometrieën eenvoudiger worden meegenomen in het ontwerpproces.
Digitale media en erfgoed
Leg sculpturen, historische objecten, rekwisieten en andere driedimensionale vormen vast voor digitale archivering, visualisatie, animatie en virtuele omgevingen.
Revo Scan 6 – van 3D-scan naar digitaal model
De Revopoint POP 4 werkt met Revo Scan 6, de software voor het vastleggen, verwerken en exporteren van 3D-scans.
Met Revo Scan 6 kunt u onder andere:
3D-scans vastleggen en samenvoegen.
Ongewenste scangegevens verwijderen.
Pointclouds optimaliseren.
Meshmodellen genereren en bewerken.
3D-modellen exporteren voor verdere verwerking.
De scanner ondersteunt export naar PLY, OBJ, STL, ASC, 3MF, GLTF, FBX en SPLAT.
Hierdoor kunnen de scanresultaten worden verwerkt in software zoals Fusion 360, SolidWorks, Blender en verschillende programma's voor 3D-printen.
Voor aanvullende toepassingen zijn Revo Measure en Revo Design beschikbaar. Revo Measure ondersteunt maatcontrole en metingen, terwijl Revo Design is ontwikkeld voor het reconstrueren van parametrische CAD-modellen op basis van 3D-scans.
Een 3D-scan is niet automatisch een volledig parametrisch CAD-model. Voor reverse engineering kan aanvullende modellering noodzakelijk zijn.
Ondersteuning voor 3D Gaussian Splatting
Naast traditionele 3D-meshmodellen ondersteunt de Revopoint POP 4 ook 3D Gaussian Splatting (3DGS).
Deze technologie maakt het mogelijk om objecten en oppervlakken bijzonder realistisch digitaal weer te geven. Complexe materiaaleigenschappen, reflecties en subtiele visuele details kunnen hiermee natuurgetrouwer worden weergegeven dan met traditionele textuurmethoden.
De POP 4 ondersteunt export naar het SPLAT-bestandsformaat. Dit biedt mogelijkheden voor digitale visualisatie, animatie, virtuele omgevingen en het presenteren van objecten.
Revopoint POP 4 Standard of Premium Edition?
De Revopoint POP 4 is verkrijgbaar in twee uitvoeringen. Beide bevatten dezelfde 3D-scanner en beschikken over dezelfde technische mogelijkheden. Het verschil zit in de meegeleverde accessoires.

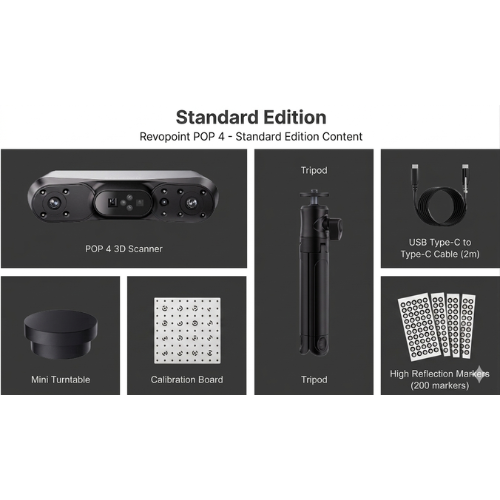

Revopoint POP 4 Standard Edition
De Standard Edition is een complete uitvoering voor gebruikers die voornamelijk op een vaste werkplek scannen.
Met het meegeleverde statief, de mini-draaitafel en het kalibratiebord beschikt u over de belangrijkste accessoires om direct aan de slag te gaan.
Inhoud van de verpakking:
Revopoint POP 4 3D-scanner
Statief
Mini-draaitafel
Kalibratiebord
USB-C naar USB-C-kabel (2 meter)
200 reflecterende markers

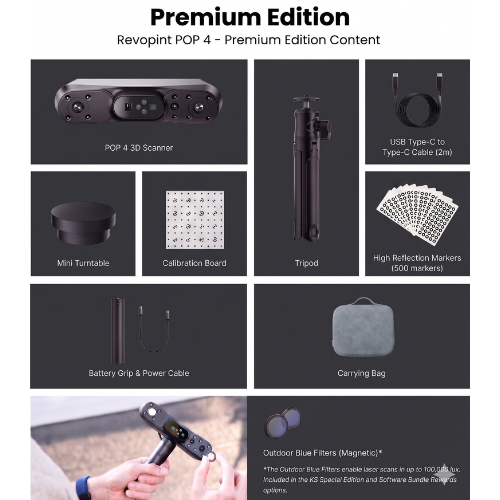

Revopoint POP 4 Premium Edition
De Premium Edition bevat alle onderdelen van de Standard Edition, aangevuld met accessoires voor mobiel gebruik en scannen bij sterke omgevingsverlichting.
De Battery Grip met een capaciteit van 5.500 mAh biedt een gebruiksduur tot circa vier uur. In combinatie met een geschikt mobiel apparaat kunt u hiermee draadloos scannen via Wi-Fi 6.
De magnetische Outdoor Blue Filters verminderen de invloed van sterke omgevingsverlichting en ondersteunen het gebruik van de blauwe lasermodus bij lichtsterktes tot 100.000 lux.
Inhoud van de verpakking:
Revopoint POP 4 3D-scanner
Statief
Mini-draaitafel
Kalibratiebord
USB-C naar USB-C-kabel (2 meter)
500 reflecterende markers
Battery Grip (5.500 mAh)
Voedingskabel voor Battery Grip
Magnetische Outdoor Blue Filters
Beschermende draagtas
Let op: De blauwe Multi-line Laser-modus vereist een geschikte computer met een NVIDIA-grafische kaart. Deze scanmodus kan niet zelfstandig met een smartphone worden gebruikt.
Technische specificaties Revopoint POP 4
Scantechnologie | Blauwe laser, infrarood gestructureerd licht en VCSEL |
Blauwe laserlijnen | 30 gekruiste laserlijnen + 1 afzonderlijke laserlijn |
Scanmodi | Multi-line Laser, Single-Line Deep Hole, Full-Field HD, VCSEL Rapid en Hybrid HD |
Volumetrische nauwkeurigheid (lasermodi) | 0,03 mm + 0,05 mm × L (m) |
Minimale puntafstand | 0,05 mm |
Scansnelheid blauwe laser | Tot 105 fps / 2 miljoen punten per seconde |
Scansnelheid Full-Field HD / Hybrid HD | Tot 5 miljoen punten per seconde |
Scansnelheid VCSEL Rapid | Tot 30 fps |
Werkafstand blauwe laser | 200–400 mm |
Werkafstand Full-Field HD / Hybrid HD | 250–500 mm |
Werkafstand VCSEL Rapid | 300–800 mm |
Scanbereik bij 200 mm (laser) | 131 × 134 mm |
Scanbereik bij 400 mm (laser) | 312 × 269 mm |
Scannen bij daglicht (VCSEL) | Tot 100.000 lux |
Scannen bij daglicht (blauwe laser) | Tot 100.000 lux met Outdoor Blue Filters |
Tracking | Geometrieherkenning, markers en VCSEL-tracking |
AI-functies | Automatische achtergrondverwijdering en objectherkenning |
Verbinding | USB-C en Wi-Fi 6 |
Voeding | USB-C, geen ingebouwde accu |
Battery Grip (Premium Edition) | 5.500 mAh, tot circa 4 uur gebruiksduur |
Gewicht scanner | 286 gram |
Software | Revo Scan 6 |
Aanvullende software | Revo Design en Revo Measure |
Besturingssystemen | Windows, macOS, Android en iOS |
Exportformaten | PLY, OBJ, STL, ASC, 3MF, GLTF, FBX en SPLAT |
3D Gaussian Splatting | Ondersteund |
Systeemvereisten en aandachtspunten
De Revopoint POP 4 ondersteunt Windows, macOS, Android en iOS. Afhankelijk van de gekozen scanmodus kunnen de systeemvereisten verschillen.
Voor de Multi-line Laser-modus en 3D Gaussian Splatting is een geschikte NVIDIA-grafische kaart vereist, bijvoorbeeld een RTX 3060 of beter.
De Multi-line Laser-modus vereist een computer en ondersteunt geen zelfstandig gebruik met een smartphone.
Full-Field HD en VCSEL Rapid kunnen met geschikte mobiele apparaten worden gebruikt.
Veel donkere en reflecterende oppervlakken kunnen zonder scanspray worden vastgelegd. Voor transparante en sterk spiegelende oppervlakken kan scanspray noodzakelijk blijven.
De scanner heeft geen ingebouwde accu en wordt gevoed via USB-C of de Battery Grip van de Premium Edition.
